盡管人們已經(jīng)開發(fā)了離子液體電解質(zhì)，并應(yīng)用于可充電電池，但關(guān)于其對負(fù)極相間演化的影響卻鮮有研究。

近日，澳大利亞迪肯大學(xué)Maria Forsyth報道了研究了介孔碳負(fù)極（CMK）在用于鈉離子電池（NIBs）的超濃離子液體（3.8 M NaFSI in C₃mpyrFSI）電解質(zhì)中的界面特性。

文章要點(diǎn)

1）CMK是一種碳材料，由于其高比表面積，使得人們能夠詳細(xì)研究各種電解質(zhì)成分中SEI層的形成。此外，這種高比表面積碳可用于未來高倍率NIBs的設(shè)計中。

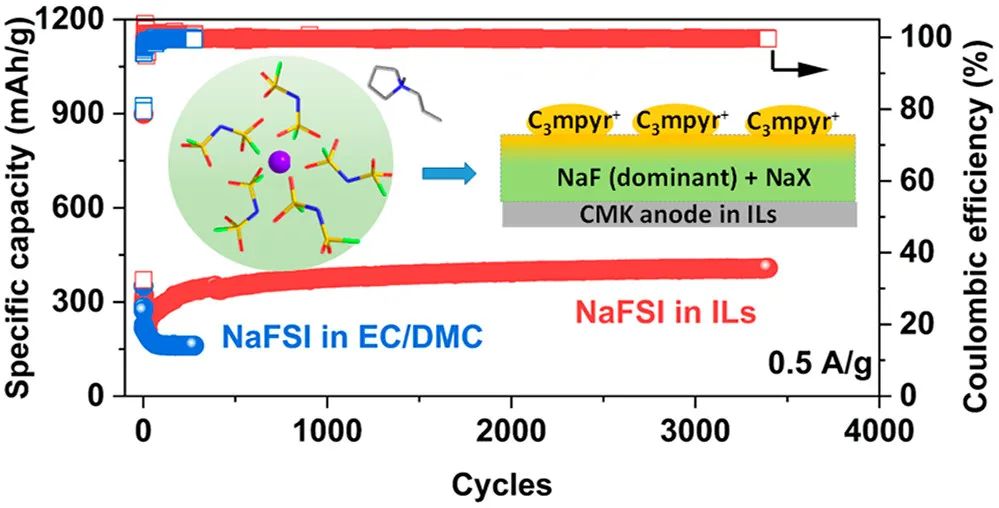

2）研究人員比較了基于離子液體和更傳統(tǒng)的碳酸鹽電解質(zhì)（1 M NaFSI in EC/DMC）對Na/CMK電池的循環(huán)穩(wěn)定性和倍率性能的影響。利用詳細(xì)的X射線光電子能譜（XPS）分析了ILs中形成的固體電解質(zhì)界面（SEI）構(gòu)型，其中無機(jī)主導(dǎo)的SEI有利于Na⁺的擴(kuò)散動力學(xué)，而EC/DMC電解質(zhì)中有機(jī)主導(dǎo)的SEI則導(dǎo)致低的SEI層離子電導(dǎo)率和遲緩的Na⁺動力學(xué)。

3）研究人員進(jìn)行了時間相關(guān)的EIS，以驗證ILs的較低激活能有助于更好的循環(huán)穩(wěn)定性和更高的倍率性能。此外，還利用²³Na和¹⁹F固體核磁共振譜研究了CMK電極的鈉化/去鈉機(jī)理。

研究結(jié)果從根本上揭示了用于NIBs的碳材料在ILs和碳酸鹽電解質(zhì)中的界面性質(zhì)，并解釋了這兩種電解質(zhì)電池性能的差異。

NaFSI用作鈉電池重要電解質(zhì)，具有較高電化學(xué)穩(wěn)定性和電導(dǎo)率，電化學(xué)窗口寬，穩(wěn)定且耐溫性能好。

組成：雙氟磺酰亞胺鈉

有效含量：≥ 99.9 % | 40% in EMC

水分：< 100 ppm

游離鹵 ：< 10 ppm

SO42-：< 10 ppm

外觀：白色粉末 | 無色透明溶液
