圖3-5是PC及其復合材料在3000cm^-1附近的紅外放大圖。PC熱降解氣相產物除了水和二氧化碳，主要是芳香化合物。這類物質在紅外光譜中的特征峰來源于兩類振動，一是芳環上的=C-H伸縮振動和彎曲振動;另一類是苯環骨架振動。芳環上的不飽和碳氫鍵=C-H的伸縮振動特征峰大多在3125-3030cm^-1(其中弱的肩峰是1600-1400cm^-1處峰的合頻)，飽和碳氫鍵伸縮振動峰位于2980cm^-1以下，二者之間有一個峽谷以3000cm^-1為分界線。當苯環上有推電子取代基時=C-H特征峰位于低波數，如甲苯大約在3030cm^-1左右;有吸電子取代基時移向高波數[2,3]。

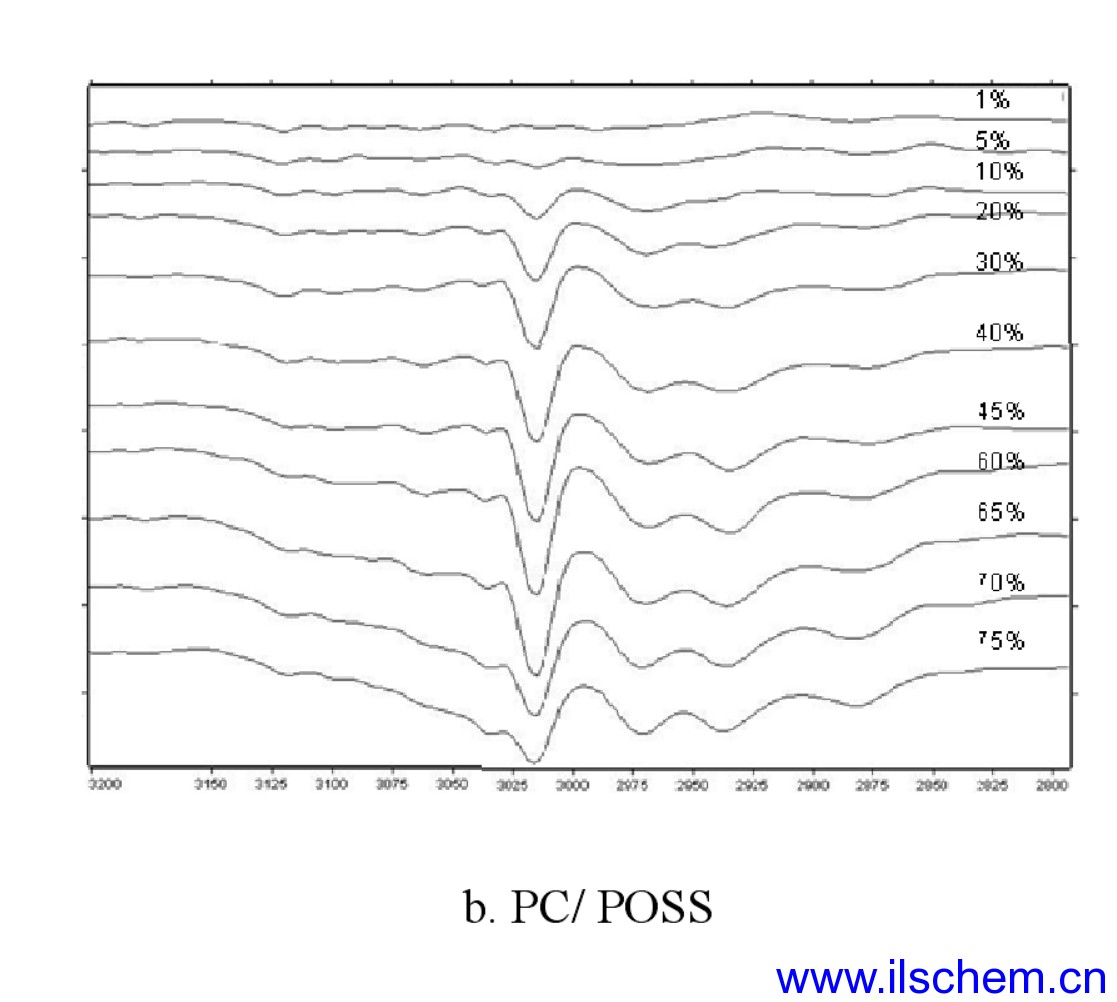

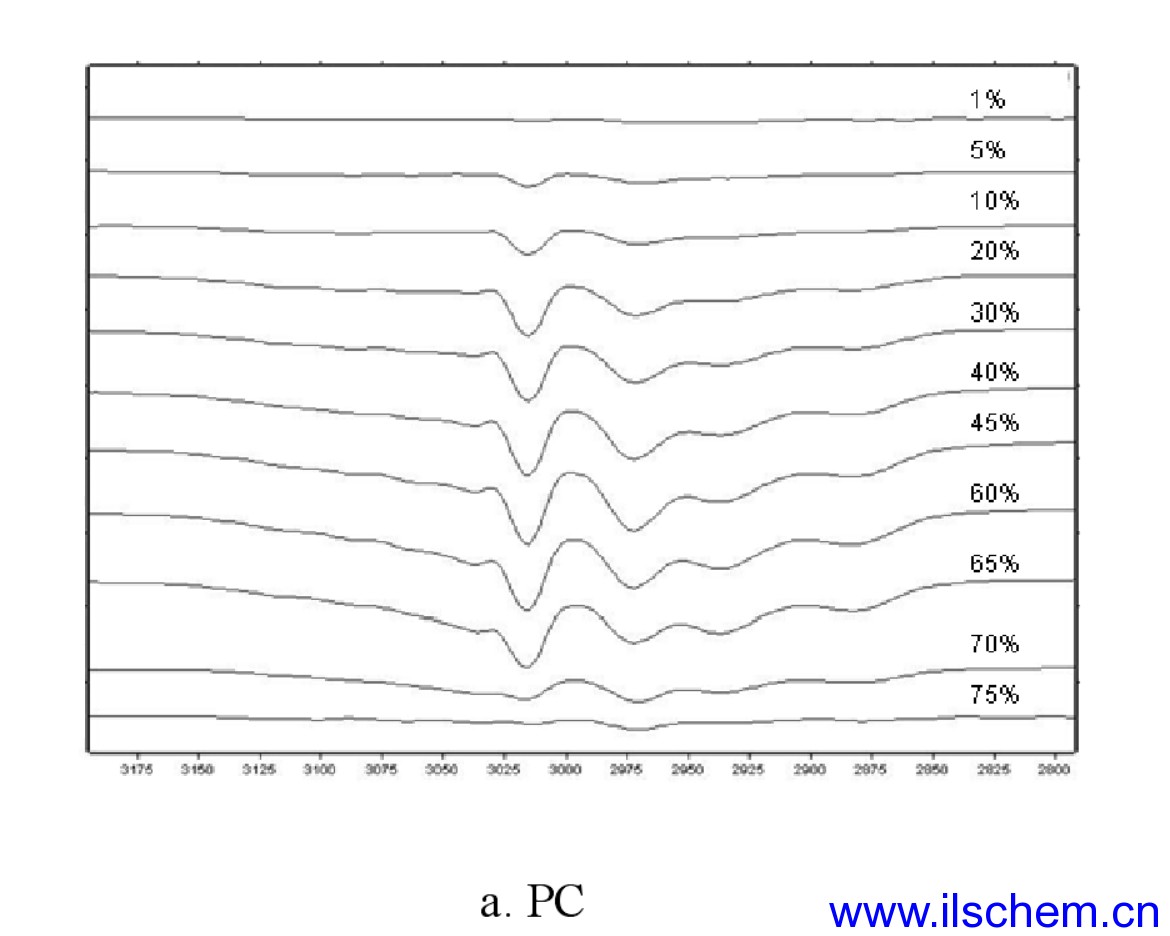

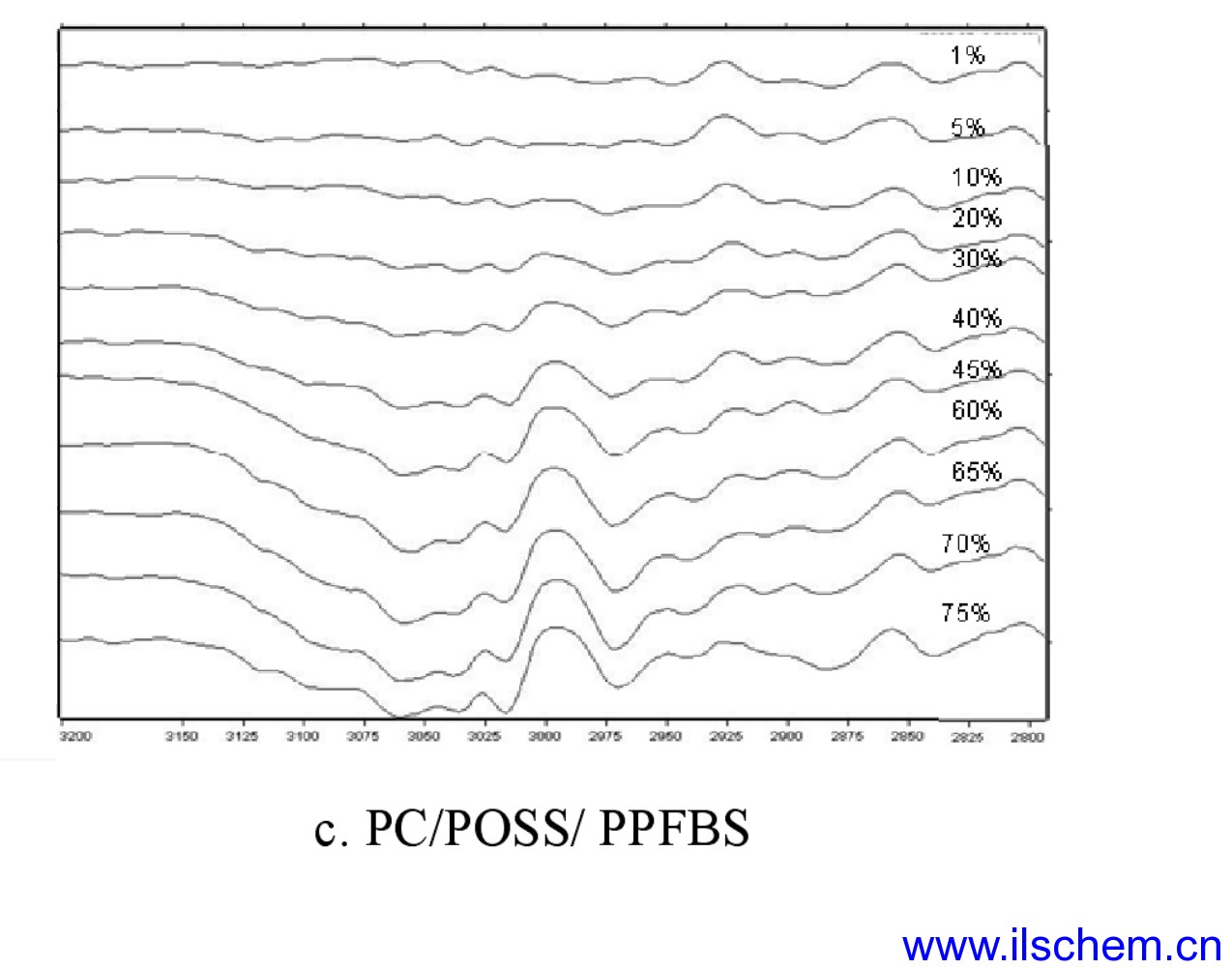

仔細觀察一下PC及阻燃PC熱降解氣相產物紅外譜圖在3000cm^-1左右的=C-H振動峰，其相對大小隨著降解程度有所變化。從圖3-5a中可以看出，PC降解開始時，芳環上的=C-H的振動峰(sp²)(約3016-3036cm^-1)和飽和碳氫鍵伸縮振動峰(sp3)(約2975cm^-1)同時出現在失重5%處，相對強度幾乎相同;之后，sp²振動峰比sp3振動峰的相對強度增長更快。兩者分別在60%失重時達到最大。隨之又分別減小，到70%失重時幾乎相同。而從圖3-5b看，PC/ POSS的降解過程中，sp²振動峰和sp³ 振動峰分別出現于失重10%處，在60%失重時達到最大。相對強度也經歷了從區別不大到逐漸變大又逐漸變小的過程，在失重75%處，兩者的相對相對再次相同。但是從圖3-5c上看，PC/ POSS PPFBS/在失重達到20%以后才出現sp²振動峰和sp³振動峰。而且直到降解最后，兩者的相對相對一直區別不大。而且相對于前兩種材料來說，相對強度較小。
